بویلر چگالشی چیست؟

در این نوع بویلر برای افزایش بازده گرمایی بویلر، کوره از تکنولوژی چگالش استفاده می‌کند. در داخل بویلر دستگاه بازیابی گرمای اتلافی، با استفاده از تکنولوژی چگالش، گرمای محسوس و نهانی را که بوسیله مصرف سوخت آزاد می‌شود، جذب می‌کند. گرمای محسوس عمدتا گاز دودکش است که دمای بالایی دارد و به خاطر مصرف سوخت بویلر ایجاد می‌شود. گرمای نهان گرمایی‌ است که بوسیله چگالش بخار آب آزاد می‌شود. بازده گرمایی بویلرهای چگالشی نسبت به بویلرهای معمولی، می‌تواند ۱۵ تا ۲۵ درصد بیشتر باشد.

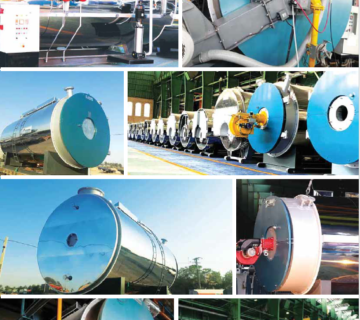

بویلر صنعتی

بویلرهای صنعتی می‌توانند فشارهای بسیار بالایی را تحمل کنند. بویلرهای صنعتی از صفحات فولادی جوش داده‌شده با ضخامت فوق العاده ساخته می‌شوند که فشار بیش از ۳۰ بار را امکان‌پذیر می‌کند. این بویلرها باید از صفحات فوق‌العاده‌ای که به طور منحصربه‌فرد مهندسی شده‌اند جوش داده شوند تا فشار و حرارت بسیار زیاد را تحمل کنند. به دلیل این الزامات دوام، بویلرها به راحتی می‌توانند بیش از ۱۶۵ تن وزن داشته باشند.

همانطور که دیگ بخار انرژی گرمایی ایجاد می‌کند، یک محصول فرعی فرآیند – گازهای دودکش – از طریق یک سیستم دودکش خارج می‌شود. به همین دلیل، تنظیم انتشار گازهای گلخانه‌ای صنعتی یک موضوع بسیار جدی است.

بویلرهای واتر تیوب صنعتی عمدتاً دیگ‌های بخاری هستند که برای کاربردهایی استفاده می‌شوند که به فشارهای بالاتر و مقادیر زیادی بخار نیاز دارند. بویلرهای واترتیوب برای کاربردهای تجاری یا صنعتی بخار یا آب گرم تولید می‌کنند. این دیگ‌ها به طور قابل توجهی برای کاربردهای گرمایش استفاده می‌شوند و معمولا ورودی های BTU از ۵۰۰۰۰۰ تا بیش از ۲۰۰۰۰۰۰۰ دارند. بویلرهای لوله آب صنعتی توانایی تامین گرمای اضافی از طریق سوپرهیترها را دارند.

تجهیزات بویلرها

در حالی که اپراتورهای انسانی برای عملیات بویلر مورد نیاز هستند و این کار آگاهی و حفاظت را فراهم می‌کند، تجهیزات ایمنی برای محافظت نهایی در برابر فاجعه  طراحی شده‌اند. هنگامی که آب به بخار تبدیل می‌شود، اندازه آن ۱۴۰۰ برابر افزایش می‌یابد که در محیط کنترل شده‌ی یک سیستم دیگ بخار که به درستی کار می‌کند، کاملاً خوب است. با این حال، اگر نقصی وجود داشته باشد و مقدار زیادی آب فشار بالا/دمای بالا به اتمسفر رها شود، انبساط آن آب به بخار منجر به خسارات فاجعه‌بار می‌شود. تجهیزات ایمنی روی بویلرها محافظتی را در برابر شرایط خطرناکی که ممکن است ایجاد شود فراهم می‌کند.

همچنین بخوانید  بررسی تخصصی سیستم پایش و سنجش مخازن

انواع تجهیزات ایمنی بویلر

کنترلرهای مشعل / حفاظت شعله

کنترل کننده‌هایی که ترتیب مناسبی را برای عملکرد مشعل از جمله احتراق، نظارت بر شعله، پاکسازی، قطع فراهم می‌کنند و و به طور معمول شامل مدارهای حد ایمنی و حد عملیاتی هستند. در اکثر بویلرها، یک کنترل کننده مبتنی بر ریزپردازنده جزء کنترل کننده ترتیب‌دهی عملکرد مشعل است. این کنترل‌کننده‌ها مدارهای محدودی را تعبیه کرده‌اند که بررسی‌های ایمنی مداوم را برای نظارت بر اجزای مرتبط عملکرد ایمن اجرا می‌کنند.

کنترل فشار یا دما

مجموعه ای از کنترل کننده‌ها که برای کنترل فشار یا دمای دیگ استفاده می‎‌شود. طبق نوع عملکرد مشعل، انواع مختلفی از کنترلرها مورد استفاده قرار می‌گیرد.

در یک سیستم بویلر، فشار در دیگ بخار توسط سرعت سوخت مشعل حفظ می‌شود. از آنجا که دما و فشار برای بخار اشباع‌‌ شده‌ متناسب است، هرچه گرمای بیشتری اضافه شود، دما و فشار دیگ بیشتر می‌شود. کنترل‌های فشار برای فشار کاری مورد نظر تنظیم می‌شوند و به طور خودکار مشعل را برای ایجاد شرایط مورد انتظار تنظیم می‌کنند. به طور معمول، در کنترل‌های فشار نیز برای خاموش کردن همه سیستم‌ها در صورت «فشار بالا» دوباره کاری وجود دارد.

شیرهای کاهش فشار

نوعی شیر اطمینان که برای محدود کردن فشار در یک سیستم و محافظت در برابر فشار بیش از حد استفاده می‌شود. این دستگاه‌ها برای جلوگیری از فشار بیش از حد یک سیستم وجود دارند، چه دیگ بخار، مخزن، مبدل حرارتی، لوله کشی یا سایر اجزای مرتبط. انواع مختلفی از شیرهای اطمینان وجود دارد که از نظر نحوه عملکرد و همچنین کاربرد خاص متفاوت هستند، اما دلایل نصب همه یکسان است – محافظت از سیستم. این شیرهای اطمینان باید به طور مرتب آزمایش شوند تا عملکرد و دقت تنظیمات را نشان دهند.

قطع کننده آب کم و قطع کننده کم آب کمکی(Low Water Cutoff and Auxiliary Low Water Cutoff)

یک وسیله ایمنی که برای محافظت از تجهیزات در برابر خطرات شرایط کم آب استفاده می شود. معمولاً هنگامی که از دو “LWCO” استفاده می شود، اولی جریان آب آرایشی را به داخل تجهیزات کنترل می کند و دومی یک تنظیم مجدد دستی دارد که به مدار محدودیت ایمنی کنترلر مشعل متصل می شود. دو عملکرد اصلی که با دستگاه های LWCO انجام می‌شود:

کنترل سطح: این کار را می‌توان با هر دو نوع انجام داد، اما معمولاً با یک LWCO نوع شناور انجام می‌شود که دارای تنظیم مجدد خودکار است.

قطع سوخت: این را نیز می‌توان با هر دو نوع انجام داد، اما شامل تنظیم مجدد دستی است که برای لغو این وضعیت خطا به ورودی اپراتور نیاز دارد. همچنین مشعل را قطع می‌کند و دیگ را تا زمانی که شرایط اصلاح شود “خاموش” می‌شود.

در سیستمی که از دو LWCO (اولیه و کمکی) استفاده می‌کند، اولی سطح را کنترل می‌کند و دومی یک قفل ایمنی برای مشعل است.

در مجموع، دیگ‌ها، اگرچه در شرایط عادی بسیار ایمن هستند، اما بدون تجهیزات ایمنی و پروتکل‌های مناسب می‌توانند خطرناک باشند. درک هدف انواع مختلف تجهیزات ایمنی و همچنین پیاده سازی و نگهداری صحیح از آنها برای ایمنی کارگران و سلامت طولانی مدت بویلر شما بسیار مهم است.
